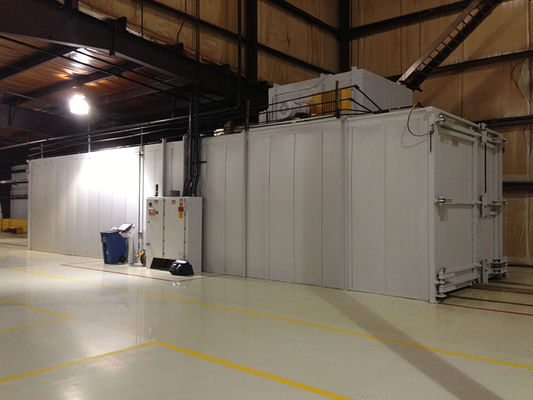

Pulverize o aquecimento de gás de revestimento que cura Oven Uniformed Temperature

O parâmetro principal seja sujeito ao projeto final e aprovado

Vantagens:

1. Controlo automático do &time da temperatura

2. Ventilador de alta temperatura da resistência

3. Aquecimento da circulação de ar quente, uniformidade da temperatura

As medidas da fornalha dão forma a 20000mm×2500mm×3500mm (o comprimento de curar a seção é 13m)

Temp de cura avaliado máximo. 330℃

A velocidade de transporta v=0.25~0.45m/min

Largura da malha-correia 1000mm

Altura eficaz da garganta 300mm

Capacidade de aquecimento do gás de 300000Kcal/h

Capacidade instalada 25.2KVA

Tela táctil do painel da operação/língua inglesa & chinesa

Temperatura que controla ±5℃

Processo operacional de curar o levelling→ de carregamento do → da técnica que pré-aquece o → que cura o → que refrigera e que descarrega

Struction e descrições

Estruturado principalmente de seções de carregamento e uncloading, HL do sistema de refrigeração, transportam a unidade, o corpo, sistemas de geração e de circulação do ar quente da explosão, sistema de controlo elétrico e assim por diante. É projetado especialmente para o revestimento de Geomet (e apropriado para todos os outros tipos não zinque o revestimento do floco, a nenhuma água-base da matéria ou a pintura da solvente-base). Alto-automaticly controlado com a velocidade da malha-blet regulada, pode inteiramente satisfazer todos os processos de cura.

Seção de carregamento:

Aqui a plataforma de carregamento e para transportar a unidade é projetada. A fim ter a camada do revestimento do smoth, a distância apropriada do nivelamento é considerada.

Descarregando a seção:

Aqui a plataforma de descarregamento e para transportar a unidade é projetada.

Sistema de refrigeração:

A função de HL do sistema de refrigeração, composta com a pilha refrigerando, exaustores de fornecimento e e canal de ar, é reforçar refrigerar as peças curadas. O fã centrífugo do rotor exterior alto é adotado. E a isolação térmica estabelece-se na saída e na entrada da pilha.

Transporte unidades

A corrente da movimentação (40Mn), aço sem emenda de φ27㎜ confirma tube3, a malha-correia de aço inoxidável (cabida para M6), a caixa da redução, o dispositivo da tensão, as rodas dentadas da movimentação, o eixo da movimentação e a trilha.

Corpo

Aqui o corpo contém o sistema do Molhado-sangramento e sistemas de geração e de circulação do ar quente da explosão, e incluir:

O corpo contém pré-aquecer e curar duas seções. Pré-aquecer obtém principalmente livrado do molhado no baixo tempreture e em curar solidifys da seção a camada de revestimento no tempreture alto. Todos os tempretures nestas duas seções podem ser regulados e controlado. o silicato do alumínio da espessura de 180mm é enchido entre a interno-parede (placa de aço inoxidável de 1.5mm) e a exterior-parede (1,5 milímetros laminaram a placa). A fim reduzir o canal do calor e assegurar o expansivity térmico, todas as placas interior e a parte externa não são seladas.

sistema do Molhado-sangramento

Este sistema, principalmente contendo o fã e o tubo de desidratação, obtiver livrado do molhado volatilized desde o nivelamento e o aquecimento do quando da camada de revestimento, para alcançar a melhor superfície de revestimento.

Sistemas de geração e de circulação do ar quente da explosão:

Há dois grupos deste tipos dos sistemas. Um é pré-aquecendo a propósito do aquecimento elétrico e o outro é curando-se a propósito do gás-aquecimento. Adota ventiladores de ar para conseguir a inversão térmica entre a fornalha e os queimadores.

Os fãs e os tubos de circulação são projetados principalmente para os sistemas de circulação do ar quente da explosão. E os tubos são feitos de 2.0mm de aço inoxidável.

Descarregando a unidade

Sua função é descarregar as peças revestidas da malha-correia da fornalha no recicla a caixa.

Widthness da corrente de relação da placa: 270mm

Transporte a velocidade: 2,5 m/min

Caixa da redução: 0.75KW

Sistema de controlo elétrico:

A operação do tela táctil é adotada, assim que easyly você pode controlar todas as ações o da fornalha, tais como o controle o dispositivo de condução da malha-correia, do dispositivo de regulamento da velocidade, de sistemas de geração e de circulação do ar quente da explosão, o tempreture de aquecimento que detecta, sistema do Molhado-sangramento e assim por diante.
