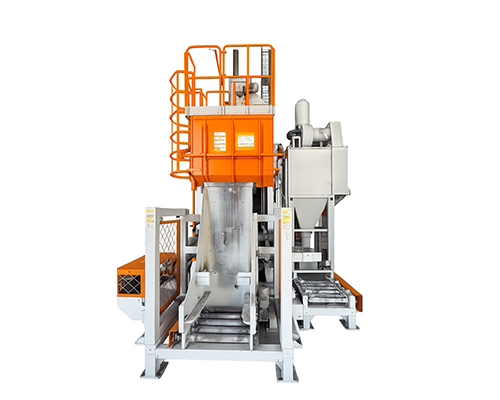

Junhe® Modelo B650A Máquina de Explosão por Tiro

Junhe® B650A máquina de sopro de tiro de rastreador é aplicada principalmente para limpeza de superfície de lote de peças de metal de tamanho pequeno e médio.Entretanto..., rodas de alta velocidade lançam tiros abrasivos uniformemente sobre as superfícies da peça de trabalho para remover camadas de óxido, ferrugem e outros acessórios,permitindo que as peças de trabalho cumpram a limpeza e a rugosidade da superfície exigidas para o processamento posterior.

Integrado com alimentação automática, limpeza de jato, reciclagem de abrasivo, descarga vibratória, remoção de poeira e controle elétrico, o equipamento possui estrutura razoável, operação fácil,funcionamento estável e manutenção conveniente.

Workpiece Loading → Hydraulic Feeding → Workpieces Enter Blast Cabinet → Workpiece Tumbling Driven by Crawler → High-speed Shot Blasting Cleaning → Automatic Abrasive Recycling & Circulation → Crawler Reversal for Discharging → Vibrating Screen Conveying → Workpiece Collection

Em funcionamento, cestas de material carregadas com peças de trabalho são colocadas no mecanismo de alimentação, e o sistema hidráulico empurra as peças de trabalho para o gabinete de jato.O rastreador de borracha continua girando para cair peças de trabalho completamente, assegurando um bombardeio uniforme de tiros em todas as superfícies da peça.

Após a pulverização, o rastreador corre na direção inversa para enviar peças de trabalho para a tela vibratória, que transporta as peças acabadas para as latas de coleta através de vibração.levantado, filtrados e separados antes de serem reabastecidos no sistema de jato para reutilização cíclica.

O balanço contínuo impulsionado pelo rastreador de borracha permite um impacto total em todos os lados das peças de trabalho, garantindo uma qualidade de limpeza consistente para lotes a granel.

Equipado com LS-360B de acoplamento direto de jato de explosão com potência nominal de 7,5 kW. Os principais componentes usáveis são feitos de liga de alto cromo com excelente resistência à abrasão.

Equipado com unidade de alimentação hidráulica e tela de descarga vibrante para realizar a alimentação, descarga e transporte automáticos da peça de trabalho, reduzindo muito a carga de trabalho manual.

O sistema de circulação abrasiva consiste num transportador de parafuso, um elevador de balde, um separador de ar e uma válvula de controlo de disparo, que completam a recolha automática, a separação e a reutilização cíclica de tiros de jato.

Configurado com um colector de poeira de cartucho de retrobloque com um volume de ar de aproximadamente 4.000 m3/h. A sua eficiência de recolha de poeira atinge mais de 98,98% para partículas de 0,5 μm.

Adota controle PLC + touchscreen. Os operadores podem definir parâmetros de processo, incluindo duração de jato, corrente de jato e frequência de disparo.Disponibilidade de exibição em tempo real do estado do equipamento e funções de alarme de avaria.

A parede interna do armário de explosão é revestida com revestimentos resistentes ao desgaste de aço com alto teor de manganês e placas de liga resistentes ao desgaste substituíveis são adicionadas em zonas de alto impacto.A máquina está equipada com botões de parada de emergência, protecções de segurança, plataformas de manutenção e barrancos de segurança.

Todos os parâmetros estão sujeitos à proposta técnica e aos desenhos definitivos confirmados.

B650 Uma máquina de sopro por disparos de rastreador é constituída principalmente pelos seguintes conjuntos:

1. Montagem de rodas de vento
2. Armário de limpeza de jato
3. Sistema de operação do crawler de borracha
4. Mecanismo hidráulico de alimentação
5. Ecrã de descarga vibratório
6. Sistema de circulação do abrasivo
7. Sistema de remoção de poeira do cartucho de pulso
8. Sistema de controlo elétrico
9. Plataforma de manutenção e dispositivos de protecção de segurança

Adequado para peças de pequeno e médio porte que podem cair livremente e resistir a danos causados por colisões mútuas.

• Eliminação e limpeza da ferrugem
• Descalcificação da escala de óxido
• Limpeza de resíduos de areia de fundição
• Preparação da superfície antes do revestimento
• Ajuste da rugosidade da superfície
